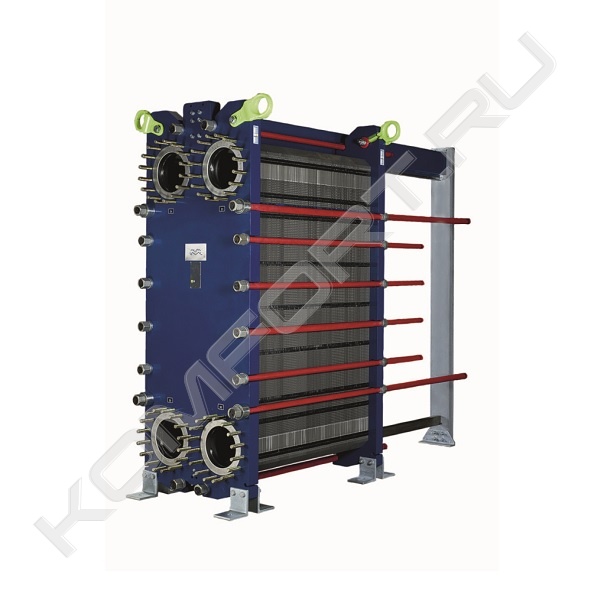

Разборный пластинчатый теплообменник TL35, Alfa Laval

Разборный пластинчатый теплообменник TL35, Alfa Laval Увеличить
Печать
Характеристики
Макс. рабочее давление, бар 10-30
Макс. рабочая температура, °C 160-180
Страна-производитель Швеция
Оцените срок и стоимость доставки

Ваш город: Москва  (изменить) Оценить

Цены обновлены 21 декабря 08:32
Заказать Введите количество выбранной Вами модели и нажмите "Заказать"
Артикул Наименование Цена, за шт Количество на складе Кол-во, шт
в0000* Подбор теплообменника
Заказать Введите количество выбранной Вами модели и нажмите "Заказать"

Сообщить о неточности в описании

ВверхОписание товара
Применение - процессы нагрева и охлаждения.
Стандартная конструкция - пластинчатый теплообменник состоит из пакета металлических гофрированных пластин, формирующих каналы для двух жидкостей, участвующих в процессе теплообмена.
Пакет пластин размещен между опорной и прижимной плитами и закреплен стяжными болтами. Каждая пластина снабжена уплотнительной прокладкой, которая герметично изолирует канал и направляет различные потоки жидкостей в чередующиеся каналы. Необходимое количество пластин, их профиль и типоразмер определяется интенсивностью потока, физическими свойствами жидкостей, допустимыми перепадами давления и температурной программой. Гофрированная поверхность пластин обеспечивает высокую турбулентность потоков и жесткость конструкции теплообменника.
Опорная плита неподвижна, а прижимная имеет возможность перемещения по верхней несущей балке, на которой размещается и пакет пластин. Прижимная плита и пакет пластин фиксируются снизу направляющей балкой. Опорная балка одним концом опирается на раму, а другим – на опорную стойку, которые крепятся болтами к основанию.
В одноходовых теплообменниках патрубки расположены на неподвижной опорной плите, а в многоходовых конструкциях – на неподвижной опорной и на подвижной прижимной плите.
Принцип работы - жидкости, участвующие в процессе теплопередачи, поступают в теплообменник через входные патрубки. Уплотнения, установленные специальным образом, обеспечивают распределение жидкостей по соответствующим каналам, исключая возможность смешивания потоков. Гофрированная поверхность пластин обеспечивает формирование каналов, высокую турбулентность потока и механическую прочность пакета пластин. Тепло от одной жидкости к другой передается через пластины, а противоточный поток позволяет достичь максимальной эффективности теплопередачи.
Отличительной особенностью серии T является новый профиль пластин, который за счет дополнительных углублений в каналах создает поток с высокой турбулентностью, а, следовательно, повышает эффективность теплообмена и улучшает процесс самоочистки. Таким образом, новый профиль является более эффективным и позволяет уменьшить необходимую поверхность теплообмена.
Типы пластин - TL35-B
Типы рам - FM, FG, FD и FS.
Максимальный расход жидкости - до 650 кг/сек в зависимости от вида среды, допустимого перепада давления и температурной программы.

Параметры, необходимые для подбора теплообменника:
ï - Расходы жидкостей или тепловая нагрузка
ï - Температурная программа
ï - Заданные физические свойства жидкостей (если это не вода)
ï - Требуемое рабочее давление
ï - Максимально допустимые перепады давления
ï - Pасполагаемое давление пара
Максимальная поверхность теплопередачи - 2100 м2

Стандартные материалы:
Опорная и прижимная плиты - низкоуглеродистая сталь с эпоксидным покрытием.
Порты - углеродистая сталь; металлическая облицовка - нержавеющая сталь, титан, сталь С276.
Пластины - нержавеющая сталь 316/ 304, С276, 254 SMO, титан. Другие типы и материалы возможны по запросу.
Прокладки - нитрил, EPDM, Viton. Другие типы и материалы возможны по запросу.

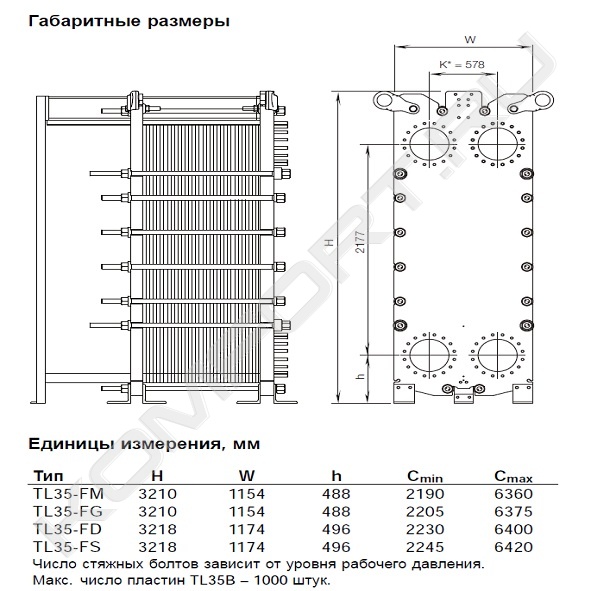

ВверхДополнительные изображения
