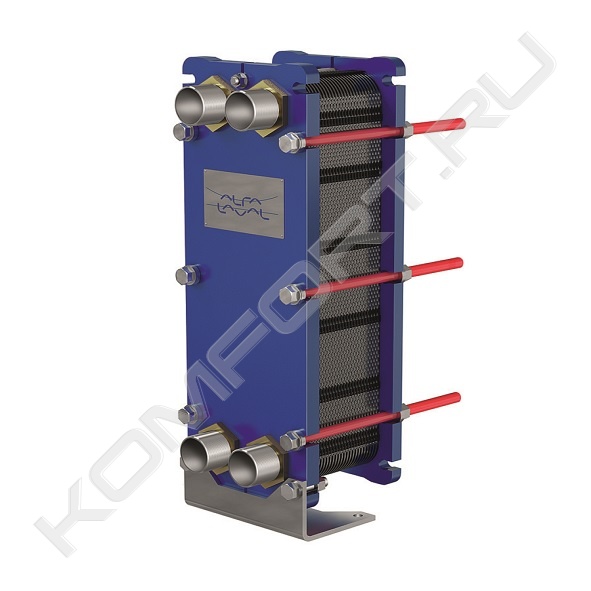

Разборный пластинчатый теплообменник T5, Alfa Laval

Разборный пластинчатый теплообменник T5, Alfa Laval Увеличить
Печать
Характеристики
Макс. рабочее давление, бар 16
Макс. рабочая температура, °C 160
Страна-производитель Швеция
Оцените срок и стоимость доставки

Ваш город: Москва  (изменить) Оценить

Цены обновлены 21 декабря 08:32
Заказать Введите количество выбранной Вами модели и нажмите "Заказать"
Артикул Наименование Цена, за шт Количество на складе Кол-во, шт
в0000* Подбор теплообменника
Заказать Введите количество выбранной Вами модели и нажмите "Заказать"

Сообщить о неточности в описании

ВверхОписание товара
Применение - процессы нагрева и охлаждения.
Стандартная конструкция - пластинчатый теплообменник состоит из пакета металлических гофрированных пластин, формирующих каналы для двух жидкостей, участвующих в процессе теплообмена.
Пакет пластин размещен между опорной и прижимной плитами и закреплен стяжными болтами. Каждая пластина снабжена уплотнительной прокладкой, которая герметично изолирует канал и направляет различные потоки жидкостей в чередующиеся каналы. Необходимое количество пластин, их профиль и типоразмер определяется интенсивностью потока, физическими свойствами жидкостей, допустимыми перепадами давления и температурной программой. Гофрированная поверхность пластин обеспечивает высокую турбулентность потоков и жесткость конструкции теплообменника.
В верхней части, пластины и прижимная плита фиксируются несущей балкой, а снизу – направляющей балкой.
В одноходовых теплообменниках патрубки расположены на неподвижной опорной плите, а в многоходовых конструкциях – на неподвижной опорной и на подвижной прижимной плите.

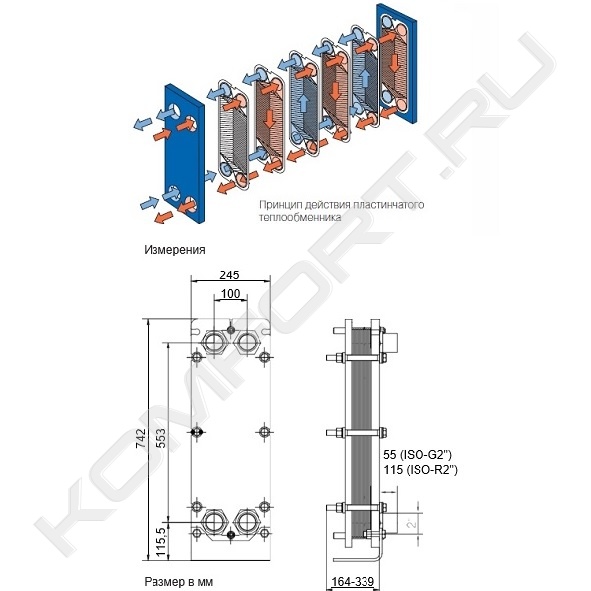

Принцип работы - жидкости, участвующие в процессе теплопередачи, поступают в теплообменник через входные патрубки. Уплотнения, установленные специальным образом, обеспечивают распределение жидкостей по соответствующим каналам, исключая возможность смешивания потоков. Гофрированная поверхность пластин обеспечивает формирование каналов, высокую турбулентность потока и механическую прочность пакета пластин. Тепло от одной жидкости к другой передается через пластины, а противоточный поток позволяет достичь максимальной эффективности теплопередачи.
Отличительной особенностью серии T является новый профиль пластин, который за счет дополнительных углублений в каналах создает поток с высокой турбулентностью, а, следовательно, повышает эффективность теплообмена и улучшает процесс самоочистки. Таким образом, новый профиль является более эффективным и позволяет уменьшить необходимую поверхность теплообмена.
Типы пластин - T5М
Типы рам - FG
Максимальный расход жидкости - до 10 кг/сек в зависимости от вида среды, допустимого перепада давления и температурной программы.

Параметры, необходимые для подбора теплообменника:
ï - Интенсивность потока или тепловая нагрузка
ï - Температурная программа
ï - Заданные физические свойства жидкостей (если это не вода)
ï - Требуемое рабочее давление
ï - Максимально допустимые перепады давления
Максимальная поверхность теплопередачи - 4,4 м2

Стандартные материалы:
Опорная и прижимная плиты - низкоуглеродная сталь, эпоксидное покрытие.
Материал патрубков - нержавеющая сталь AISI 316, титан.
Пластины - нержавеющая сталь AISI 316, титан.
Прокладки - нитрил, EPDM.
