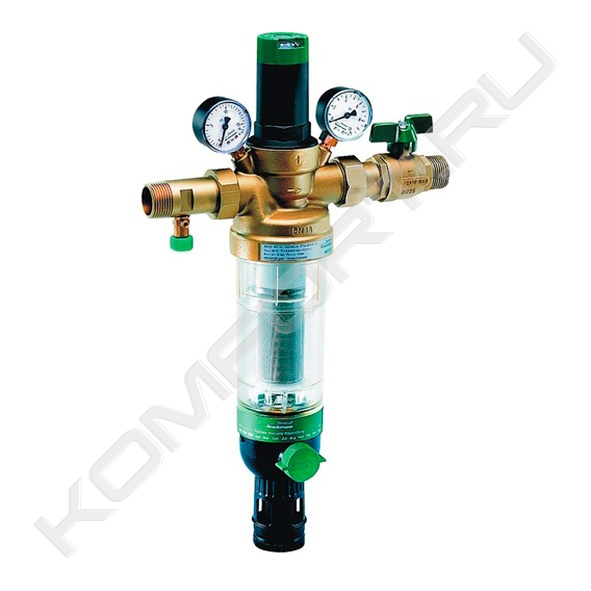

Фильтр сетчатый для холодной воды с обратной промывкой HS10S, Honeywell Braukmann

Фильтр сетчатый для холодной воды с обратной промывкой HS10S, Honeywell Braukmann Увеличить
Печать
Характеристики
Серия бренда HS10S
Рабочая среда Холодная вода
Тип Обратная промывка
Материал корпуса Латунь
Макс. рабочее давление, бар 16
Макс. рабочая температура, °C +40
Страна-производитель Германия
Оцените срок и стоимость доставки

Ваш город: Москва  (изменить) Оценить

Цены обновлены 25 декабря 08:38
Заказать Введите количество выбранной Вами модели и нажмите "Заказать"
Артикул ТипГабаритные размеры, ммПрисоединение, мм/дюймПримечание Цена, за шт Количество на складе Кол-во, шт
е5292 HS10S-1AA 305x493x97 1 AA - прозрачная чаша, размер ячейки- 100 мкм 42 697 p.
е5293* HS10S-1/2AA 255х439х97 1/2 AA - прозрачная чаша, размер ячейки- 100 мкм 211 517 p.
е5294* HS10S-3/4AA 268x439x97 3/4 AA - прозрачная чаша, размер ячейки- 100 мкм 221 952 p.
е6760* HS10S-11/4AA 327х493х97 1 1/4 AA - прозрачная чаша, размер ячейки- 100 мкм 325 547 p.
е6762* HS10S-11/2AA 370х590х120 1 1/2 AA - прозрачная чаша, размер ячейки- 100 мкм 480 048 p.
е6764* HS10S-2AA 408х590х120 2 AA - прозрачная чаша, размер ячейки- 100 мкм 523 319 p.
Заказать Введите количество выбранной Вами модели и нажмите "Заказать"

Сообщить о неточности в описании

ВверхОписание товара
ОСОБЕННОСТИ:
HS10S представляет собой комбинированный водоразборный узел и объединяет в одно устройство обратный клапан с измерительным наконечником, фильтр тонкой очистки с обратной промывкой, клапан понижения давления и шаровой запорный клапан. Обратный клапан предохраняет магистральный трубопровод от противодавления и противотока воды. Встроенный клапан понижения давления, позволяет защитить магистрали и устройства водопотребления от нежелательных колебаний давления, а также уменьшить расход воды. Выходное давление регулируется в пределах от 1,5 до 6,0 бар. Технические характеристики каждого элемента относятся к комбинированному узлу в целом. Кольцо-памятка указывает, когда необходимо вручную провести очередную промывку. Использование байонетного соединения обеспечивает легкую установку привода обратной промывки. Фильтр соответствует требованиям KTW и проверен на соответствие европейским стандартам

КОНСТРУКЦИЯ:
Фильтр HS10S состоит из:
- корпуса с впускным и выпускным манометрами
- впускного обратного клапана с поверочным отверстием.
- пружинного стакана с регулировочной ручкой
- вкладыша клапана с диафрагмой и седлом клапана
- резьбовых штуцеров
- сетчатого фильтра тонкой очистки
- чаши фильтра
- запорного шарового клапана
- шарового клапана с дренажным штуцером
- накидного ключа для чаши фильтра и клапана

МАТЕРИАЛЫ:
- корпус, запорный шаровой клапан и резьбовые штуцеры из латуни
- гильза обратного клапана, пружинный стакан, вкладыш клапана и держатель сетки фильтра из высококачественного синтетического материала
- фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали
- чаша фильтра из ударопрочного прозрачного синтетического материала или из красной бронзы
- армированная волокном диафрагма из NBR
- уплотнения из NBR

ПРИНЦИП ДЕЙСТВИЯ:
Комбинированный водоразборный узел HS10S объединяет в себе обратный клапан, фильтр тонкой очистки с обратной промывкой и клапан с понижением давления. Вода поступает в узел через обратный клапан. Ее давление заставляет шток клапана преодолеть сопротивление пружины и открыть клапан. При угрозе возникновения противодавления или противотока, клапан под действием пружины закрывается. Сетчатый вкладыш фильтра состоит из основной нижней и дополнительной верхней секции. В режиме фильтрации малая верхняя секция закрыта, и вода проходит через основную секцию в направлении снаружи внутрь. При открывании шарового клапана включается режим обратной промывки, при этом весь сетчатый вкладыш опускается вниз. В таком положении прекращается поступление воды к основной секции фильтра, и она начинает проходить через малую верхнюю секцию, где после очистки поток разделяется на два направления: одно – к потребителям воды, второе – для проведения очистки. Этот второй поток раскручивает турбину и, пройдя сквозь нее с ускорением, промывает нижнюю секцию сетчатого фильтра в направлении изнутри наружу. Таким образом, основная секция фильтра под полным впускным давлением полностью очищается по всей площади поверхности. После закрытия шарового клапана фильтр автоматически возвращается в режим фильтрации. Встроенный клапан понижения давления работает по принципу выравнивания сил. Сила давления диафрагмы уравновешена силой давления регулировочной пружины. Это значит, что выходное давление возрастает до тех пор, пока усилия диафрагмы и регулировочной пружины, действующей в противовес, не будут уравновешены. Величина давления на входе не влияет на открывание или закрывание клапана. Вследствие этого, изменения давления на входе не оказывают влияния на выходное давление.
